본 제품은 장비 훼손 우려가 있고 장비 제조사의 협조 없이는 구현이 어려운 제품 특성상, 장비 제조 기업에만 납품되는 제품입니다. 필요하신 경우 해당 장비 제조사에 문의하세요.
장비닥터(EDA · Equip Doctor Agent)는 장비 예지보전에 특화된 Agent가 내장된 장치입니다. Single은 장비 한 대당 한 대를, Multi는 단말 한 대로 최대 5대까지 맡습니다. 장비에는 Ethernet · Serial 등으로 연결합니다. 데이터 수집 전용이므로 장비 제어에 관여하지 않고, 소프트웨어와 PLC 로직도 변경하지 않습니다. 추가 센서 없이, 장비에서 이미 발생하고 있는 데이터를 활용합니다.

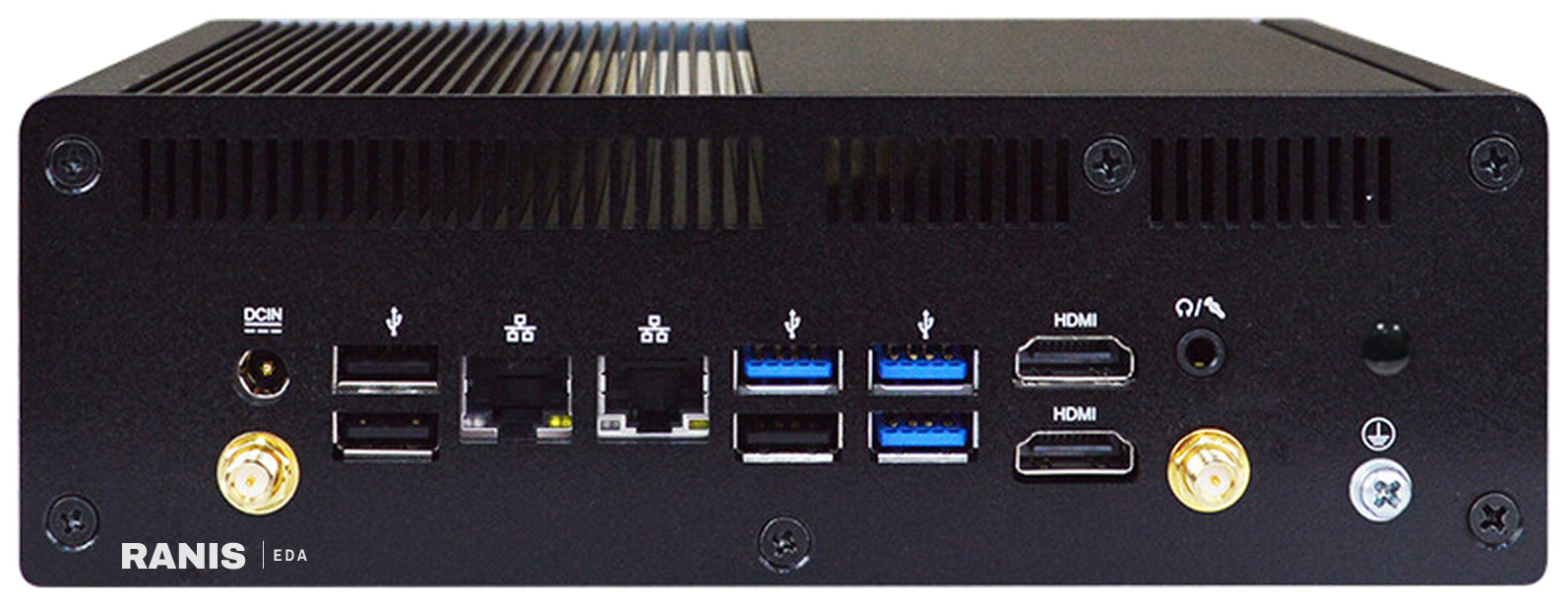

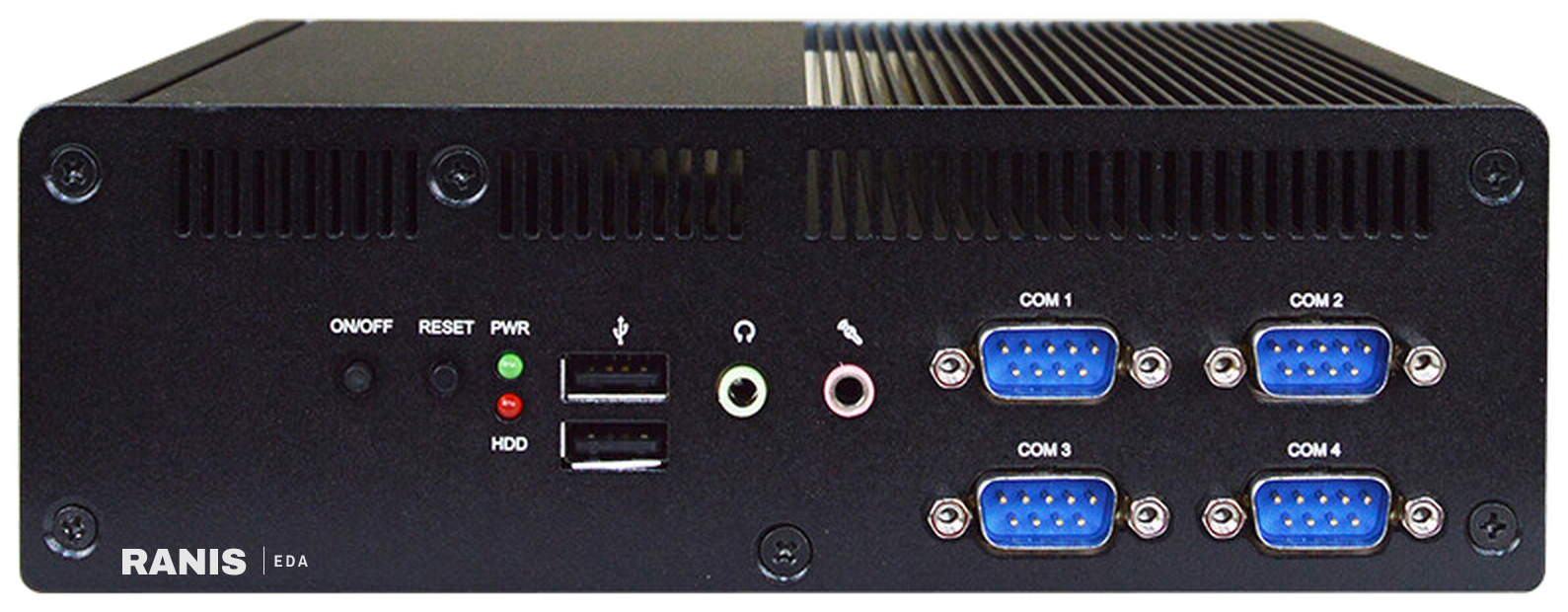

장비닥터 Edge — 장비 옆에 설치하는 팬리스 소형 산업용 PC입니다.
※ 본 이미지는 이해를 돕기 위한 구성이며, 실제 제공 제품은 조달 상황에 따라 동일 수준 품목으로 예고 없이 변경될 수 있습니다. 단말 포트의 종류와 수량도 변경될 수 있으니 주문 전 확인 바랍니다.
장비닥터의 도입 장점
데이터 수집 — 읽기 전용 4개 경로
아래는 유리 제품의 광학 측정 장비에 적용한 예시입니다. 수집 경로는 장비 구성에 맞춰 확정합니다.
| 경로 | 원천 | 수집 항목 |
|---|---|---|
| 01 | 측정 결과 DB | 측정값 · 판정 · 시각 · 제품 식별자 (읽기 전용 계정, SELECT만) |
| 02 | PLC 신호 | 비트 변화 시각 → 이송 소요 시간 · 측정 사이클 · 통신 건전성 |
| 03 | 산업용 PC | 저장장치 수명 · CPU 온도 · 팬 회전수 · 메모리 · 재기동 이력 |
| 04 | 서보 드라이버 | 부하율 · 토크 · 알람 코드 · 누적 회전 (조회 가능한 경우 — 불가 시 PLC 신호 시간차로 대체) |
장비 프로토콜의 단계적 탐색과 자연어 기반 설정(자동 커미셔닝), 기존 레거시 시스템 DB로의 표준 연계를 지원합니다.
판단 기능 — NG 요인 구분 · 파트 수명 · 교체 시점
NG 요인 구분
제품 측정값과 기준시편 측정값을 같은 시간축에 놓고, 불량의 요인이 공정인지 · 측정계인지 · 이송과 정렬인지를 구분합니다. 측정계 요인이면 다시 파트 단위로 좁힙니다.
파트별 유지보수 관리
장비 인수 시 파트를 등록하고, 파트 번호에 수명 · 교체 주기 · 정비 이력을 귀속시킵니다. 과거에 효과가 있었던 조치를 우선 제안할 수 있는 근거가 됩니다.
교체 시점 예측
도입 즉시에는 제조사 권장값으로 시작하고, 운전 데이터가 쌓이면 이 장비의 실사용량 기준으로, 사례가 쌓이면 실제 고장과 선행 신호의 관계 기준으로 예측 근거가 이동합니다.
현장 간에는 신호와 고장 관계의 형태만 공유됩니다. 각 현장의 보안 요소인 측정값은 공유되지 않습니다.
예측 근거의 3단계 — 제조사 권장값 → 실사용량 → 고장 사례
제공 기능 — 일일 리포트 · 조건 알림 · 파트 이력
일일 리포트
전일 실적 · 불량 내역 · 장비 상태 · 주요 파트 상태를 집계해, 지정한 시각에 메일로 발송합니다. Agent의 판단에는 사용한 근거 값을 함께 기재합니다.
조건 알림 — 즉시 · 예고 2종
이상이 발생하면 즉시 알리고, 열화가 진행되면 미리 예고합니다. 임계값과 수신자는 현장에서 설정하고 운영 중에도 바꿀 수 있습니다. 공정 요인은 생산 · 품질팀에, 장비 요인은 장비팀에 나누어 발송합니다.
파트 리스트 · 정비 이력
파트 단위로 수명 · 교체 주기 · 정비 이력을 관리합니다. 정비 기록이 파트에 누적되어, 같은 증상에 효과가 있었던 조치를 우선 제안합니다.
성능 검증 — 4단계 지표
| 단계 | 질문 | 지표 |
|---|---|---|
| 1 전달 | 알림이 열람되었는가 | 알림 열람률 · 열람까지의 평균 소요 시간 |
| 2 정확 | 판정이 실제와 일치했는가 | 요인 구분 일치율(일치 건수 / 확인 건수) · 예측 도래일과 실제 도래일의 차이 |
| 3 행동 | 제안이 조치로 이어졌는가 | 제안 채택률 · 반려 사유 분류 |
| 4 결과 | 현장 지표가 개선되었는가 | 계획외 정지 시간 · 과잉 교체 건수 · NG 원인 규명 소요일 |
네 단계 모두 전체 건수와 함께 보고합니다. 비율만 제시하지 않습니다. 반려 사유는 분류와 함께 저장하고, 다음 판단의 조건에 반영합니다.
자동 커미셔닝 — 전원과 케이블을 물리적으로 연결하면 자동으로 설치
장비 옆에 놓고 전원을 넣으면, 장비닥터가 주변 통신을 스스로 관찰해 PLC · 검사기 · 사내망 연결 설정을 만듭니다. 미쓰비시 MC · LS산전 XGT · Modbus · OPC UA · RS-232/485 등 주요 프로토콜 계열을 자동으로 식별합니다. 설정 단계에서는 LTE/4G로 연결하고, Agent가 내부 네트워크 연결을 자동으로 설정합니다. 이후에는 LTE/4G가 아닌 내부망을 사용합니다.
현장에서 하는 일은 세 가지
전원과 통신 케이블을 연결하고, 설정 기간에만 인터넷(LTE 라우터 · 핫스팟)을 붙이고, 장비닥터가 찾아낸 결과를 화면에서 확인 · 승인합니다.
가동 중인 장비에는 영향 없음
기본은 트래픽을 수신만 하는 패시브 관찰이라 장비에 패킷을 보내지 않습니다. 읽기 요청은 담당자 승인 후에만, 저속 · 읽기 전용으로 수행합니다.
고객의 시스템 연계 요구 대응
고객 사양서 반영 및 계정 발급 · 방화벽 예외 등 필요한 권한과 사유를 정리한 요청 문서를 장비닥터가 작성합니다 — 고객 IT 부서에 그대로 제출하면 됩니다.
판단과 문서 작업은 자동화됩니다. 실제로 하는 작업은 전원과 케이블 연결로 줄어듭니다. 설치 설정은 Agent가 자동으로 수행합니다.
도입 절차
| 기간 | 단계 | 내용 |
|---|---|---|
| 1주 | 사전 확인 | 측정 결과 저장 구조 · PLC 접근 방식 · 네트워크 확인 |
| 1~2주 | 설치 · 연동 | 단말 설치 · 수집 경로 연동 · 파트 등록 · 지표와 조건 정의 |
| 4~8주 | 시범 운전 | 리포트 · 알림 발송, 요인 구분 일치율 확인, 조건 조정 |
| — | 결과 보고 | 측정 실적과 네 단계 지표(전체 건수 포함) · 확대 판단 자료 |
확장 구성 예시
측정기 1대의 시범 적용에서 시작해, 장비 수에 맞춰 단말을 늘리고, 중앙에 RANIS 스테이션을 두어 통합 관리할 수 있습니다. 스테이션의 역할별 Agent가 장비 데이터를 함께 참조합니다 — 품질은 불량 원인을 추적하고, 구매는 파트 잔여 수명을 근거로 발주를 기안합니다.
Multi는 장비 여러 대를, Single은 장비 1대를 유선으로 전담하고, 장비닥터는 AP를 거쳐(무선) RANIS 스테이션(유선)으로 이어집니다.
고객사 시스템 연계 — 코드 없이 설정으로
같은 장비라도 납품처마다 테이블 이름 · 전송 방식 · 수집 주기 · 보관 정책이 다릅니다. 지금까지는 수주할 때마다 연계 부분을 새로 개발해야 했습니다. 장비닥터는 이 부분을 설정으로 바꿉니다 — 납품처가 준 연계 가이드 문서를 그대로 올리면 테이블 정의와 명명 규칙 · 주기 · 보관 정책을 읽어 설정을 채우고, 사람은 남은 항목만 확인하고 말로 지시해 고칩니다. 제어 등 소프트웨어와 PLC 로직을 여기서도 변경하지 않습니다.
매번 새로 개발하던 부분이 설정으로 바뀝니다. 무엇을 어떻게 보냈는지가 기록으로 남아, 담당자가 바뀌어도 확인할 수 있습니다. 두 번째 납품처부터는 프로파일을 복제해 달라진 값만 고칩니다.
구성과 가격(소비자가)
장비 옆에 단말(소형 산업용 PC · 마운트 · 원격 커미셔닝 포함)로 설치되어, 장비의 상태 점검에서 조치방안 보고까지 함께합니다. 현장 반입과 결선은 구매 기업이 수행합니다. Single은 장비 1대를 전담하고, Multi는 단말 1식으로 최대 5대까지 연결합니다.
| 기종 | 연결 장비 | 사양 | 소비자가 (단말 1식) |
|---|---|---|---|
| Single | 장비 1대 전담 | RAM 16GB · SSD 512GB | 450만원 |
| Multi | 최대 5대까지 연결 | RAM 32GB · SSD 1TB | 800만원 |
· 장비(디바이스) 대수는 PLC 또는 제어 PC 단위로 계산합니다. 장비 1대당 최대 지원 속성 수는 64개입니다.
· 3년간 LLM 사용료 무상 조건이며, 3년 후 장비당 월 3만원이 부과됩니다.
· 단말에 보관되는 데이터의 보관 기간은 현장의 데이터량에 따라 달라집니다(통상 약 1년). 설치 시 예상 보관 기간을 확인 가능합니다.
· 별도의 원격 백업 장소를 지정할 수 있습니다(NAS 또는 일반 PC).
· 본 제품은 장비 제조 기업이 파트너 기업으로 등록하는 경우 특별 공급가로 제공합니다.
· 고객 제안서에 포함시켜 고객에게 한 차원 높은 서비스를 제공하세요. 궁금하신 내용은 아래 [문의]를 활용 바랍니다.
장비닥터 적용 검토 · 연계 규격 검증 · 시범 적용 문의를 남겨 주세요. 이메일로 회신드립니다.
